紫色土主要分布在四川盆地, 是重庆市分布最广的土, 是一种土质较好、性质较优, 但又易蚀、易退化的土壤^[1]。重庆全年降雨充沛, 辖区内18个区县处于三峡库区, 占三峡库区总面积的80%^[2], 是水土流失最严重的地区之一, 且紫色土相对于其他土体最容易发生水土流失^[3]。

降雨对土体的侵蚀是导致水土流失的主要原因之一^[4]。侵蚀初期, 雨滴破坏表层土的结构, 使土颗粒剥离并向四周移动, 堵塞住雨水下渗的通道, 此时地表层的抗侵蚀能力会得到短暂的提高^[5]。当降雨强度大于入渗速度时, 土体发生径流, 土体中细颗粒被径流搬运。随着侵蚀继续发展, 松散的土粒层中较粗的颗粒在雨滴的作用下以跃移或滚动的方式被搬运^[6]。陈晓燕等^[7]对降雨前后紫色土陡坡地的土壤颗粒分布研究发现, 上坡位置黏粒和粉粒含量减少, 砂粒的含量增加; 中坡黏粒和粉粒的含量增加, 砂粒含量减少; 下坡黏粒和砂粒的含量增加, 粉粒含量减少。而且各组分的含量随着降雨强度的变化表现出不同程度的增加或减少。

降雨强度的大小导致不同粒径的土颗粒缺失, 改变了土体的颗粒级配, 从而影响了土体的抗剪强度。葛莎等^[8]指出, 雨水对滑坡体的冲刷, 带走了土体中的细小颗粒, 使土体结构疏松, 降低了土体的抗剪强度, 导致滑坡体不稳定。李振林^[9]对汶川震区形成的滑坡堆积体进行研究指出, 堆积体上坡多为细小颗粒, 下坡多为大粒径碎石, 极易发生新生水土流失, 继而导致滑坡灾害的再次发生。王云琦等^[10]对重庆缙云山土壤研究发现, 往细颗粒较多的土壤中添加粗颗粒, 可提高土体的抗剪强度并增加土体的抗侵蚀能力。钟小燕^[11]通过直剪试验测得, 随着土壤细颗粒的增多, 崩岗红土层土壤抗剪强度不断变大, 崩岗砂土层则相反。可以看出, 土壤的抗剪强度与颗粒级配有着密切的关系。

国内外学者做了大量研究表明土壤的抗剪强度越大, 其抗侵蚀能力越强。Cruse和Larson^[12]认为土颗粒间的剪力, 决定着土壤受到雨滴溅击表面时土粒是否被分散。陈安强等^[13]指出土壤的抗冲指数(ANS)和抗剪强度有较好的线性关系, 且ANS随着抗剪强度指标c值和φ值的增大呈对数函数增加, 但当c > 10 kPa后, c值的变化对ANS增长速度影响效应减小。谌芸等^[14]通过对种植四种植物篱的紫色土进行土壤抗剪强度和抗冲指数试验, 数据表明土壤抗剪强度大的区域其抗冲指数也大。

就现有文献资料来看, 国内外学者的研究主要围绕土壤水蚀机理、抗剪强度、抗剪强度与抗侵蚀能力相关性等方面进行研究。但是, 关于侵蚀造成的不同粒径级土壤单粒缺失对抗剪强度及抗侵蚀能力的影响方面还未见报道。

基于此, 本文以重庆地区紫色土为研究对象, 通过筛除某一粒径级土壤单粒来模拟水土流失造成的粒组缺失, 进行抗剪强度试验, 探讨不同粒组土壤单粒缺失对抗侵蚀能力的影响规律, 为从不同角度研究重庆地区土壤侵蚀提供参考, 以期为该区浅层滑坡和水土流失发生机理的研究提供试验数据和科学依据。

1 材料与方法 1.1 试验用土

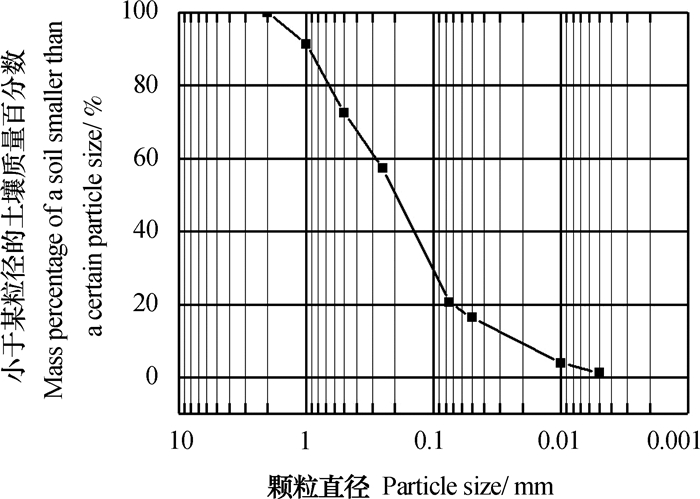

试验用土选自重庆市北碚区某边坡, 土壤粒径范围在2 mm以下, 各粒径质量百分比见表 1, 天然物理性质见表 2, 颗粒级配曲线(筛分析法和移液管法测定)见图 1。根据国际制土壤质地分级标准划分, 试验用土属壤质砂土。

1.2 试样制备

将试验用土摊开自然风干, 放在橡皮板上用木棒碾压, 使土壤结构充分分散^[15], 放入110 ℃烘箱中, 烘干10 h后套袋密封置于室温中冷却, 然后采用标准土壤筛(筛口径分别为：2 mm、1 mm、0.5 mm、0.25 mm、0.075 mm)进行筛分, 分别抽取其中一层作为缺失粒组, 其余层均匀混合, 模拟水土流失导致粒组缺失的土体。将筛分好的土体均匀喷洒相应质量的水至含水率为18 %, 浸润12 h后制备试样。

试验共制备6组试样, 每组3个, 共18个, 试样编号见表 3。试样为直径d=61.8 mm, 高度h=125 mm的圆柱样, 各组供试土壤颗粒粒径参数见表 4。

制样过程采用课题组设计加工的千斤顶压实装置, 先将第一层的土倒入模型中, 用千斤顶压实, 表面刮毛后倒入第二层, 以此类推, 试样分五层压实, 每层高25 mm, 压实完成后去除底座, 再用千斤顶将土体从模具中慢慢压出。较三瓣模饱和器击实法制样更标准、试验误差更小、更易操作。每个试样质量708.9 g、干密度1.60 g·cm^-3。

1.3 试验方法

试验采用FLSY30-1型应力应变控制式非饱和土三轴仪。进行三轴固结排水剪切试验, 净围压控制为100、200、300 kPa, 吸力控制50 kPa。

先将试样在三轴仪内安装稳定, 进行固结。待试样固结完成后, 直接进行剪切试验。试样固结标准为体积变化每2 h不超过0.063 cm³, 排水量每2 h不超过0.012 cm^3[16]。剪切速率控制为0.08 mm·min^-1。

1.4 分析方法

为定量研究土壤粒径级配参数与土壤抗侵蚀能力之间的关联程度, 本文引入灰色关联法。灰色关联分析即充分利用数量不多的数据和信息来比较分析曲线间几何的形状, 几何形状越接近, 其发展变化趋势越接近, 关联程度越大; 反之则越小^[17-18]。

2 结果与讨论 2.1 抗剪强度指标计算

试验发现试样应力-应变曲线属应力强化型, 取规定的轴向应变值15%所对应的偏差应力作为最大偏应力(最大、最小主应力的差值)。18个试样的三轴固结排水剪切试验结果见表 5。土壤的抗剪强度指标包括内摩擦角φ和黏聚力c。内摩擦角φ代表的是土壤的内摩擦力, 包括土壤颗粒之间的表面摩擦力和由于土粒之间的嵌入作用而产生的咬合力。黏聚力c取决土壤颗粒间的各种物理化学作用, 包括库仑力(静电力)、范德华力和胶结作用。

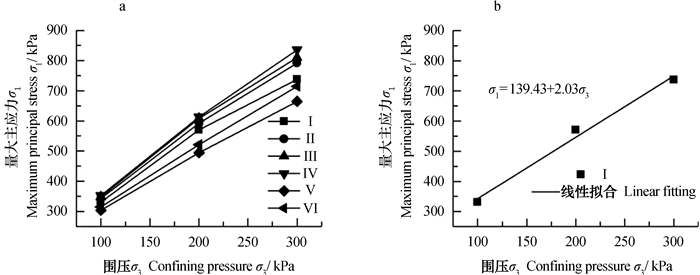

根据莫尔-库伦破坏准则, 每组试样的围压与大主应力具有较好的线性关系, 如图 2a。本试验结果适用杨同等^[19]和崔洁等^[20]根据包络线定理, 通过求解三轴试验应力圆包络线, 得到内摩擦角φ和黏聚力c的计算公式, 即满足如下方程：

$ \sigma_{1}=\sigma_{c}+K \sigma 3 $

式中, σ₁为试样轴向最大主应力, σ₃为围压, σ_c为拟合直线在σ₁轴上的截距, K表示直线的斜率, 图 2b是以Ⅰ号试样为例拟合的σ₁-σ₃关系图。

同理计算出其他五组试样的c值和φ值, 见表 6。

可以发现, 试样中缺失粗砂(0.5 mm < d≤2 mm)及中砂(0.25 mm < d≤0.5mm)粒组的试样, 随着缺失颗粒尺寸的减小, c值减小, φ值增大; 缺失细砂(0.075 mm < d≤0.25 mm)及细粒(d ≤0.075 mm)粒组的试样, 随着缺失颗粒尺寸的减小, c值减小, φ值增大。

2.2 围压对土壤抗侵蚀能力的影响

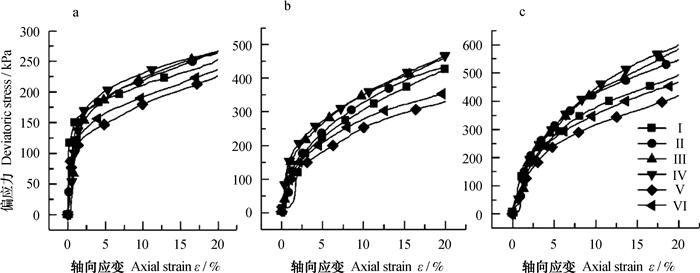

图 3a、b、c分别表示围压为100、200、300 kPa时的偏应力-轴向应变曲线。当σ₃=100 kPa时, 试样剪切破坏的偏应力集中在203.6~251.6 kPa之间; 当σ₃=200 kPa时, 试样剪切破坏的偏应力集中在294.8~412.7 kPa之间, Ⅰ~Ⅵ号试样的偏应力分别提高了60.7%、61.5%、64.4%、63.8%、44.5%、49.5%, 得到明显提高。当σ₃=300 kPa时, 试样剪切破坏的偏应力集中在364.4~535.5 kPa之间, Ⅰ~Ⅵ号试样的偏应力分别提高了89.6%、102.5%、105.7%、112.5%、79%、93.3%, 得到显著提高。

可以看出, 应力-应变曲线呈硬化型, 无明显峰值, 且曲线可分为两段, 第一段是初始屈服阶段, 第二段为硬化阶段。初始屈服阶段主要表现为试样的压密, 切线模量基本相同, 随着围压的增大, 切线模量减小, 屈服点的应变增大。硬化阶段的硬化模量明显小于初始屈服阶段, 随着围压的增大, 硬化模量增大, 缺失不同粒组的试样其硬化程度不同。

固结剪切过程中控制基质吸力相同, 随着围压的增大, 土体内部的颗粒间应力链增加, 颗粒重新排布, 土体被进一步压实。不仅增加了颗粒间接触面的正压力, 即提高了颗粒间移动所需克服的摩擦力, 也增大了颗粒间的填充, 增强了土壤颗粒抵抗径流冲刷破坏的能力, 即增大了颗粒间的咬合力。在物质聚集态中范德华力是一种较弱的吸引力, 作用能大小在每摩尔几千焦至几十千焦, 被压密实的土体由于未改变其化学物质组成, 所以对其颗粒间的库仑力、胶结作用及范德华力影响较小。

工程实践证明, 当土体不均匀系数Cu≥5, 且曲率系数Cc=1~3时级配良好, 若不同时满足这两个条件即为级配不良。由表 4可知, Ⅰ、Ⅱ、Ⅲ、Ⅳ号试样土体级配良好, 更易被压密实; Ⅴ、Ⅵ号试样土体级配不良, 不易被压实。因此级配良好的Ⅰ、Ⅱ、Ⅲ、Ⅳ号试样较级配不良的Ⅴ、Ⅵ号试样, 土体抗剪强度提高的比例更大, 这与钟茫^[21]研究结论相符。同样, 级配良好的土壤其抗侵蚀能力也较强, 且随着围压的增大, 其抗侵蚀能力增加的比例更大。

2.3 粒组缺失对土壤抗侵蚀能力的影响

试验结果特点如下：Ⅱ、Ⅲ、Ⅳ号试样相对于Ⅰ号试样, 抗剪强度得到明显提高, Ⅴ、Ⅵ号试样的抗剪强度相对于Ⅰ号试样明显下降。其中Ⅳ号试样的抗剪强度最大, Ⅴ号试样抗剪强度最小, 见表 5。

土体中的细颗粒比表面积大, 吸附能力强, 常吸附在粗颗粒表面的水层, 颗粒间不是直接接触, 所以主要表现出黏聚效应而摩擦效应较小; 而粗颗粒主要是靠颗粒间直接接触产生较强的摩擦效应反之产生黏聚效应较小。由表 5和表 6可知, 抗剪强度的大小受内摩擦角的影响大于受黏聚力的影响, 即粗颗粒间的摩擦效应是决定抗剪强度大小的主要因素。从土壤侵蚀力学角度分析, 土壤在水流冲刷下的破坏形式为剪切破坏, 当黏聚力大于10 kPa后, 影响土壤抗侵蚀能力大小的主要是粗颗粒间的摩擦效应。这与陈安强等^[13]的研究结论相符。

究其原因是土体中颗粒级配的不同, 导致在固结剪切过程中形成悬浮-密实结构、骨架-密实结构和骨架-孔隙结构。

由于试验控制每个试样初始孔隙比相同, 在固结剪切过程中, Ⅱ、Ⅲ号试样粗砂的含量分别为20%、10%, 试样中粗颗粒较少接触或者未能接触, 未能起到骨架的作用, 部分粗颗粒悬浮在细砂、细粒或微团聚体之中, 形成悬浮-密实结构。Ⅳ号试样中粗砂颗粒含量达到32.44%, 粗颗粒间形成稳定的骨架结构, 粗砂的孔隙被细砂、细粒或微团聚体填充, 形成骨架-密实结构。Ⅴ、Ⅵ号试样中孔隙缺少了细粒的填充, 级配不连续, 不易被压实, 形成骨架-孔隙结构。相对于悬浮-密实结构, 骨架-密实结构中粗颗粒之间形成良好的传力骨架, 且细颗粒也能发挥其黏聚效应, 所以抗剪强度更大, 同理, 骨架-孔隙结构中由于缺少细粒的填充, 粗粒在剪切过程中容易产生相对位移, 抗剪强度指标均较小。即抗剪强度和抗侵蚀能力大小排序为骨架-密实结构 > 悬浮-密实结构 > 骨架-孔隙结构。

2.4 各影响因子与土壤抗侵蚀能力的关联度

采用灰色关联分析法对各影响因子与土壤抗侵蚀能力的关联度进行分析, 具体分析步骤如下：

(1) 确定直接体现抗剪强度特征的c、φ值列分别作为参考序列, 其余为比较序列。

(2) 对数据采用均值化消除量纲。见表 7。

(3) 计算绝对差值│Δ_ij(k)│=│X_ik-X_ik│, k=1, 2, …, n, j=i。(表略), 并找出两级最小差和两级最大差。两级最大差max_imax_k│x₀(k)-x_i(k)│=2.148, 最小差min_imin_k│x₀(k)-x_i(k)│=0.012。

(4) 求灰色关联系数ε_i(k)。

$ \varepsilon_{i}(k)=\frac{\min _{i} \min _{k}\left|X_{0}(k)-X_{i}(k)\right|+\eta \times \max _{i} \max _{k}\left|X_{0}(k)-X_{i}(k)\right|}{\left|X_{0}(k)-X_{i}(k)\right|+\eta \times \max _{i} \max _{k}\left|X_{0}(k)-X_{i}(k)\right|} $

其中, η-分辨系数, 取0.5。

(5) 计算灰色关联度r_i。$r_{i}=\frac{1}{n} \sum_{k=1}^{n} \varepsilon_{i}(k) $

由表 8关联度大小排序可以看出, d₃₀(0.859) > d₆₀(0.777) > Cc(0.743) > Cu(0.737) > d₁₀(0.662)。同理可得各影响因素参考φ值的关联度大小排序：d₃₀(0.860) > Cc(0.827) > d₆₀(0.759) > Cu(0.727) > d₁₀(0.684)。可以发现, d₃₀与c、φ值关联度较大, d₁₀与c、φ值关联度较小。一般经验认为关联度大于0.3的均为明显关联, 所以, 以上几种因素对土壤抗剪强度及抗侵蚀能力均有明显影响。
